netty-接受请求过程源码分析

前言

netty学习系列笔记总结，接受请求过程源码浅析，错误之处欢迎指正, 共同学习

背景

netty启动过程源码分析，我们得知，服务器最终注册了一个 Accept 事件等待客户端的连接。我们也知道，NioServerSocketChannel 将自己注册到了 boss 单例线程池（reactor 线程）上，也就是 EventLoop.

EventLoop所做的事情均分为以下三个步骤

1.轮询注册在selector上的IO事件

2.处理IO事件

3.执行异步task

新链接的建立

• 检测到有新的连接
• 将新的连接注册到worker线程组
• 注册新连接的读事件

1.检测新连接

• 进入到 NioEventLoop 源码中,找到 processSelectedKey()方法设置断点
• debug 启动 EchoServer 的 main 方法
• 建立一个新的连接：telnet 127.0.0.1 8888

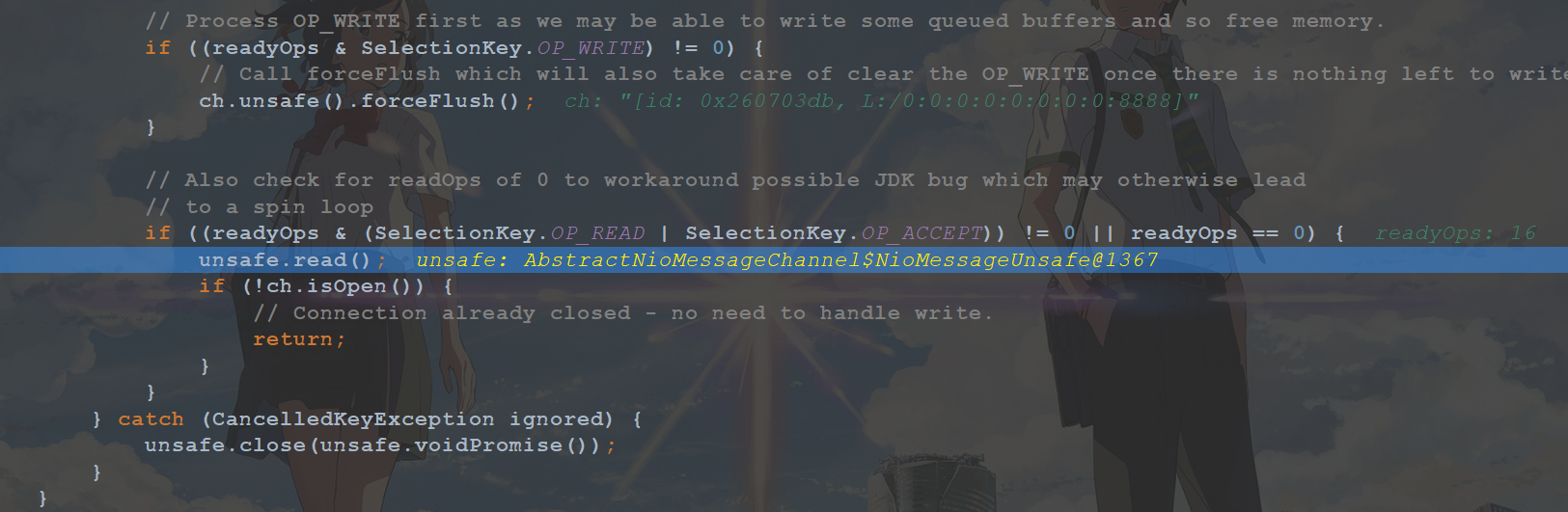

上面代码表示boos reactor线程已经轮询到 SelectionKey.OP_ACCEPT 事件，说明有新的连接进入，此时将调用channel的 unsafe来进行实际的操作。接下来，进入到它的read方法，进入新连接处理的第二步

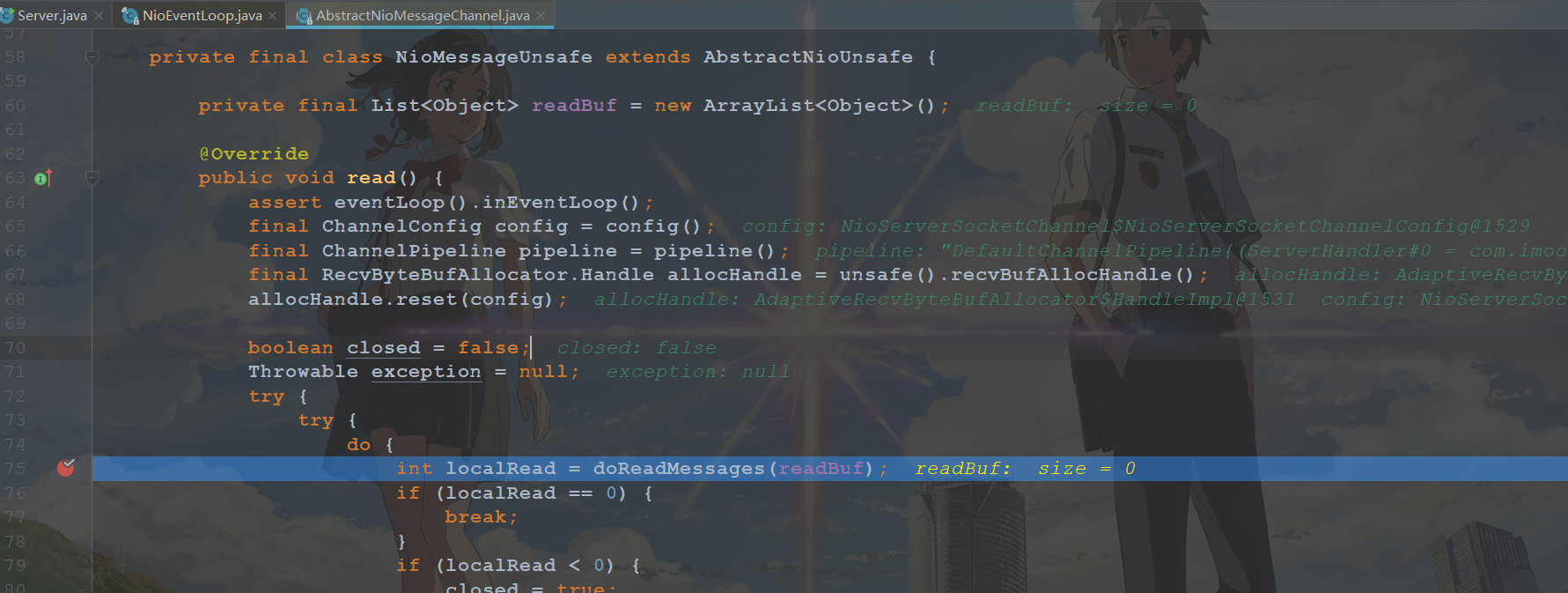

2.注册到reactor线程

1.检查该 eventloop 线程是否是当前线程。
2.执行 doReadMessages 方法，并传入一个 readBuf 变量，这个变量是一个 List，也就是容器。
3.循环容器，执行 pipeline.fireChannelRead(readBuf.get(i));
4.清理容器，触发 pipeline.fireChannelReadComplete()

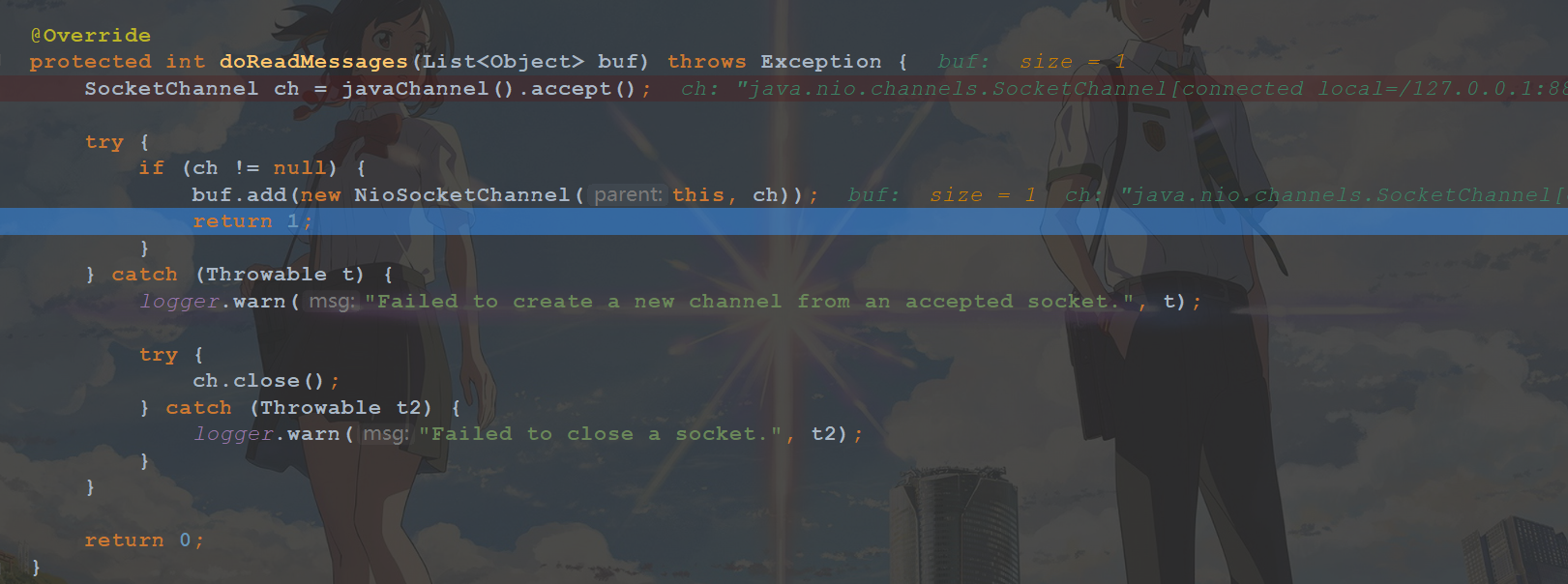

进入 doReadMessages 方法

netty调用jdk底层 javaChannel().accept();由于netty中reactor线程第一步就扫描到有accept事件发生，因此，这里的accept方法是立即返回的，返回jdk底层nio创建的一条channel

netty将jdk的 SocketChannel 封装成自定义的 NioSocketChannel，添加到容器中，做后续处理

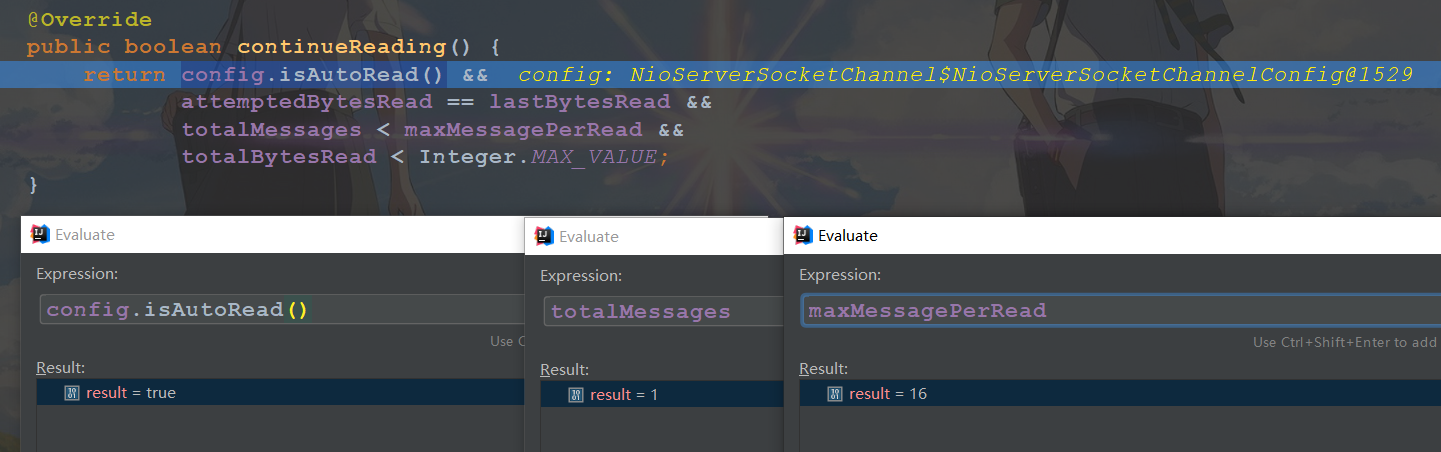

默认一次最多读取16条连接

创建NioSocketChannel

@Override
protected int doReadMessages(List<Object> buf) throws Exception {
    SocketChannel ch = javaChannel().accept();

    try {
        if (ch != null) {
            buf.add(new NioSocketChannel(this, ch));
            return 1;
        }
    } catch (Throwable t) {
        logger.warn("Failed to create a new channel from an accepted socket.", t);

        try {
            ch.close();
        } catch (Throwable t2) {
            logger.warn("Failed to close a socket.", t2);
        }
    }

    return 0;
}

@Override
protected ServerSocketChannel javaChannel() {
    return (ServerSocketChannel) super.javaChannel();
}

该方法调用了 NioServerSocketChannel 中的 serverSocketChannel.accept() 方法。返回了一个 Nio 的通道，注意：这个通道，就是我们刚刚 Boss 线程监听到的 Accept 事件，相当于一个 Tcp 连接。

然后我们看 NioSocketChannel 的创建过程，其中参数 this 是 NioServerSocketChannel ，这个就是 SocketChannel 的 parent 属性，ch 是 SocketChannel 。构造方法如下：

public NioSocketChannel(Channel parent, SocketChannel socket) {
    super(parent, socket);
    config = new NioSocketChannelConfig(this, socket.socket());
}

// NioSocketChannel的父类为 AbstractNioByteChannel
// 注册了SelectionKey.OP_READ，表示对channel的读感兴趣
protected AbstractNioByteChannel(Channel parent, SelectableChannel ch) {
    super(parent, ch, SelectionKey.OP_READ);
}

//AbstractNioByteChannel的父类 AbstractNioChannel
protected AbstractNioChannel(Channel parent, SelectableChannel ch, int readInterestOp) {
    super(parent);
    this.ch = ch;
	// readInterestOp 表示该channel关心的事件是 SelectionKey.OP_READ，后续会将该事件注册到selector，之后设置该通道为非阻塞模式
    this.readInterestOp = readInterestOp;
    try {
        ch.configureBlocking(false);
    } catch (IOException e) {
        try {
            ch.close();
        } catch (IOException e2) {
            if (logger.isWarnEnabled()) {
                logger.warn(
                        "Failed to close a partially initialized socket.", e2);
            }
        }

        throw new ChannelException("Failed to enter non-blocking mode.", e);
    }
}

// super(parent)
protected AbstractChannel(Channel parent) {
    this.parent = parent;
    id = newId();
    unsafe = newUnsafe();// NioSocketChannel$NioSocketChannelUnsafe
    pipeline = newChannelPipeline();
}

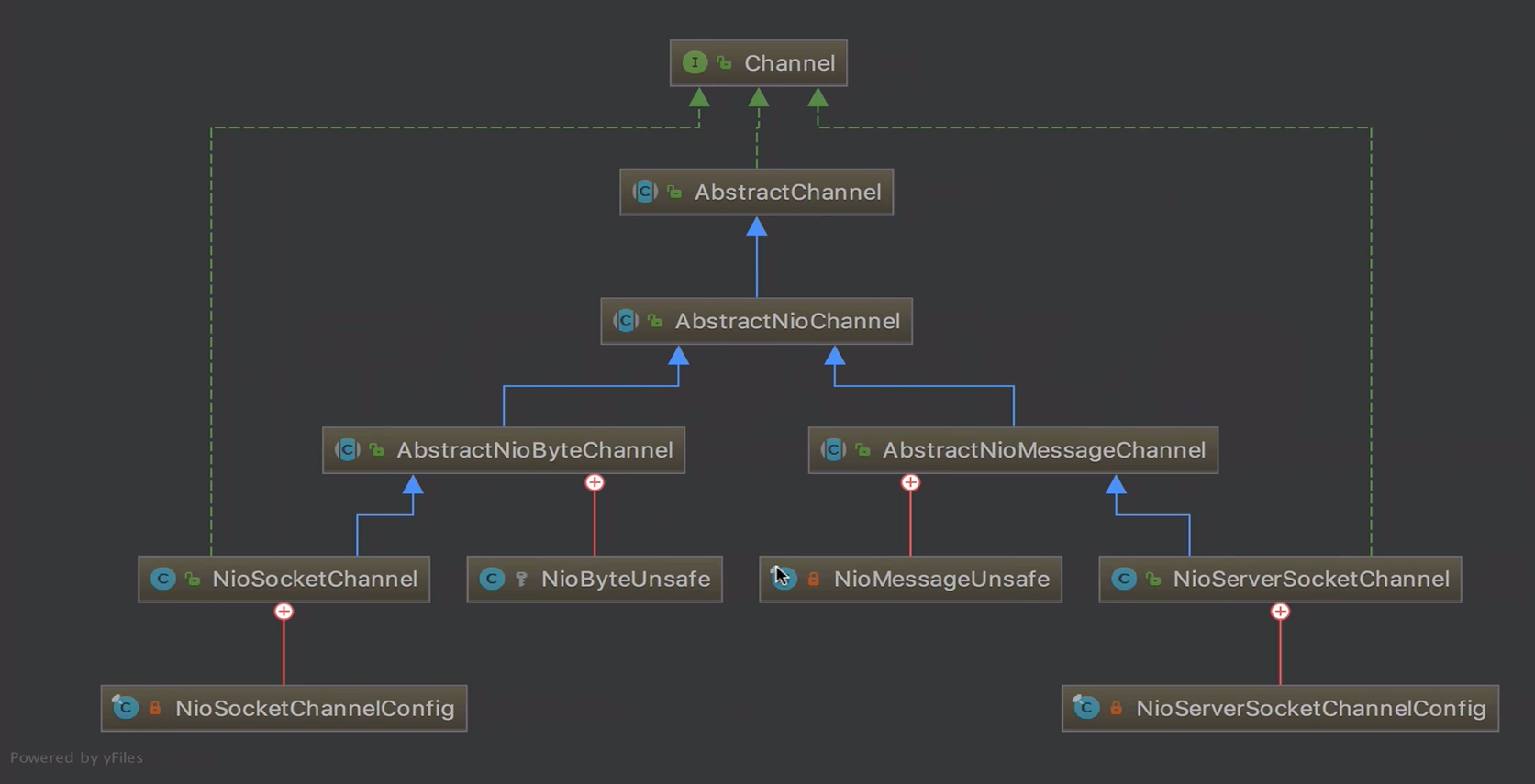

Netty中的Channel的分类

1.Unsafe[实现Channel读写抽象]，服务端NioMessageUnsafe读连接,客户端NioByteUnsafe读数据

2.AbstractChannel用于实现channel的大部分方法，其中我们最熟悉的就是其构造函数中，创建出一条channel的基本组件

3.AbstractNioChannel基于AbstractChannel做了nio相关的一些操作，保存jdk底层的 SelectableChannel，并且在构造函数中设置channel为非阻塞

4.最后，就是两大channel，NioServerSocketChannel，NioSocketChannel对应着服务端接受新连接过程和新连接读写过程,分别创建NioServerSocketChannelConfig，NioSocketChannelConfig

在创建出一条 NioSocketChannel之后，放置在List容器里面之后，就开始进行下一步操作

@Override
public void read() {
    // ......
    try {
        do {
            int localRead = doReadMessages(readBuf);
            // ......
        } while (allocHandle.continueReading());

        int size = readBuf.size();
        for (int i = 0; i < size; i ++) {
            readPending = false;
            pipeline.fireChannelRead(readBuf.get(i));
        }
        readBuf.clear();
        allocHandle.readComplete();
        pipeline.fireChannelReadComplete();
		// ......
    } finally {
        // ......
    }
}

循环执行 pipeline.fireChannelRead 方法

DefaultChannelPipeline.fireChannelRead(NioSocketChannel)

// 这里的Pipeline是NioServerSocketChannel的Pipeline, 此时Pipeline中有一个ServerBootstrapAcceptor, 所以会传递到ServerBootstrapAcceptor的channelRead方法
@Override
public final ChannelPipeline fireChannelRead(Object msg) {
    AbstractChannelHandlerContext.invokeChannelRead(head, msg);
    return this;
}

ServerBootstrapAcceptor.channelRead(ctx, msg)

@Override
void init(Channel channel) throws Exception {
    ch.eventLoop().execute(new Runnable() {
        @Override
        public void run() {
            pipeline.addLast(new ServerBootstrapAcceptor(
                    ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
        }
    });
}

// 初始化ServerBootstrapAcceptor时, 该Acceptor有四个属性是由ServerBootstrap传过来的.
this.childGroup = currentChildGroup;
this.childHandler = currentChildHandler;
this.childOptions = currentChildOptions;
this.childAttrs = currentChildAttrs;

// 这里的childGroup就是subReactor, childHandler就是
ServerBootstrap b = new ServerBootstrap();
            b.group(bossGroup, workerGroup)
			.childHandler(new ChannelInitializer<SocketChannel>() {...})

这个ChannelInitializer是用来初始化NioSocketChannel所对应的Pipeline的.

// 来看ServerBootstrapAcceptor的read方法.
public void channelRead(ChannelHandlerContext ctx, Object msg) {
    final Channel child = (Channel) msg;

    child.pipeline().addLast(childHandler);

    // ......
    try {
        childGroup.register(child).addListener(new ChannelFutureListener() {
            @Override
            public void operationComplete(ChannelFuture future) throws Exception {
                if (!future.isSuccess()) {
                    forceClose(child, future.cause());
                }
            }
        });
    } catch (Throwable t) {
        forceClose(child, t);
    }
}

拿到该channel，也就是我们之前new出来的 NioSocketChannel对应的pipeline，将用户代码中的
childHandler，添加到pipeline，然后进入到 childGroup.register(child)，这里的childGroup就是我们在启动代码中new出来的NioEventLoopGroup。之后, 触发channelRegister事件, 执行ChannelInitializer的initChannel方法, 进一步初始化NioSocketChannel所对应的pipeline.

至此, 接收客户端并注册到NioEventLoop的过程完毕。

接下来重点看下childGroup.register方法，为什么是subReactor

// next方法使用位运算获取数组中的EventLoop
@Override
public ChannelFuture register(Channel channel) {
    return next().register(channel);
}

@Override
public ChannelFuture register(Channel channel) {
    return register(new DefaultChannelPromise(channel, this));
}

@Override
public ChannelFuture register(final ChannelPromise promise) {
    ObjectUtil.checkNotNull(promise, "promise");
    promise.channel().unsafe().register(this, promise);
    return promise;
}

promise.channel() 方法返回的是 NioSocketChannel
promise.channel().unsafe() NioSocketChannel$NioSocketChannelUnsafe
所以最终调用的是 NioSocketChannel 的内部类的 register 方法。
参数是当前的 EventLoop 和 promise
public final void register(EventLoop eventLoop, final ChannelPromise promise) {
    // ......

    AbstractChannel.this.eventLoop = eventLoop;

    if (eventLoop.inEventLoop()) {
        register0(promise);
    } else {
        try {
            eventLoop.execute(new Runnable() {
                @Override
                public void run() {
                    register0(promise);
                }
            });
        } catch (Throwable t) {
            // ......
        }
    }
}

// register0
private void register0(ChannelPromise promise) {
    try {
        // ......
        boolean firstRegistration = neverRegistered;
        doRegister();
		neverRegistered = false;
        registered = true;

        // Ensure we call handlerAdded(...) before we actually notify the promise. This is needed as the
        // user may already fire events through the pipeline in the ChannelFutureListener.
        pipeline.invokeHandlerAddedIfNeeded();
        // ......
}

// doRegister(),真正的注册过程
protected void doRegister() throws Exception {
    boolean selected = false;
    for (;;) {
        try {
            selectionKey = javaChannel().register(eventLoop().selector, 0, this);
            return;
        } catch (CancelledKeyException e) {
            if (!selected) {
                // Force the Selector to select now as the "canceled" SelectionKey may still be
                // cached and not removed because no Select.select(..) operation was called yet.
                eventLoop().selectNow();
                selected = true;
            } else {
                // We forced a select operation on the selector before but the SelectionKey is still cached
                // for whatever reason. JDK bug ?
                throw e;
            }
        }
    }
}
将该条channel绑定到一个selector上去，一个selector被一个reactor线程使用，
后续该channel的事件轮询，以及事件处理，异步task执行都是由此reactor线程来负责

绑定完reactor线程之后，调用 pipeline.invokeHandlerAddedIfNeeded()

pipeline.invokeHandlerAddedIfNeeded();

// 该方法最终会调用到用户的initChannel方法
private boolean initChannel(ChannelHandlerContext ctx) throws Exception {
    if (initMap.putIfAbsent(ctx, Boolean.TRUE) == null) { // Guard against re-entrance.
        try {
            initChannel((C) ctx.channel());
        } catch (Throwable cause) {
            // Explicitly call exceptionCaught(...) as we removed the handler before calling initChannel(...).
            // We do so to prevent multiple calls to initChannel(...).
            exceptionCaught(ctx, cause);
        } finally {
            remove(ctx);
        }
        return true;
    }
    return false;
}

// 也就是用户代码
ServerBootstrap b = new ServerBootstrap();
b.group(bossGroup, workerGroup)
 .channel(NioServerSocketChannel.class)
 .option(ChannelOption.SO_BACKLOG, 100)
 .handler(new LoggingHandler(LogLevel.INFO))
 .childHandler(new ChannelInitializer<SocketChannel>() {
     @Override
     public void initChannel(SocketChannel ch) throws Exception {
         ChannelPipeline p = ch.pipeline();
         p.addLast(new LoggingHandler(LogLevel.INFO));
         p.addLast(new EchoServerHandler());
     }
 });

3.注册读事件

private void register0(ChannelPromise promise) {
    try {
        // ......
		// 再调用一下业务pipeline中每个处理器的 ChannelHandlerAdded方法处理下回调
        pipeline.fireChannelRegistered();
        if (isActive()) {	// 在连接已经建立的情况下返回true
            if (firstRegistration) {
                pipeline.fireChannelActive();
            } else if (config().isAutoRead()) {
                beginRead();
            }
        }
    } catch (Throwable t) {
        // ......
    }
}

protected void doBeginRead() throws Exception {
    // Channel.read() or ChannelHandlerContext.read() was called
    final SelectionKey selectionKey = this.selectionKey;
    if (!selectionKey.isValid()) {
        return;
    }

    readPending = true;
	// 将 SelectionKey.OP_READ事件注册到selector中去，表示这条通道已经可以开始处理read事件了
    final int interestOps = selectionKey.interestOps();
    if ((interestOps & readInterestOp) == 0) {
        selectionKey.interestOps(interestOps | readInterestOp);
    }
}

总结

1.boos reactor线程轮询到有新的连接进入
2.通过封装jdk底层的channel创建 NioSocketChannel以及一系列的netty核心组件
3.将该条连接通过chooser，选择一条worker reactor线程绑定上去
4.注册读事件，开始新连接的读写

问:Netty是在哪里检测有新连接接入的?
答:Boss线程通过服务端Channel绑定的Selector轮询OP_ACCEPT事件,通过JDK底层Channel的accept()方法获取JDK底层SocketChannel创建新连接

问:新连接是怎样注册到NioEventLoop线程的?
答:Worker线程调用Chooser的next()方法选择获取NioEventLoop绑定到客户端Channel,使用doRegister()方法将新连接注册到NioEventLoop的Selector上面

Netty新连接接入处理逻辑:
服务端Channel绑定的NioEventLoop即Boss线程轮询OP_ACCEPT事件,调用服务端Channel的accept()方法获取客户端Channel封装成NioSocketChannel,
封装创建组件Unsafe用来实现Channel读写和Pipeline负责数据处理业务逻辑链,服务端Channel通过连接接入器ServerBootstrapAcceptor给客户端Channel分配NioEventLoop,
将客户端Channel绑定到Selector上面,通过传播Channel Active方法将客户端Channel读事件注册到Selector
